Portfolio DTS
Systémy pro sběr dat
Modulární a distribuované systémy SLICE a TDAS umožňují připojení externích senzorů, synchronizovaný sběr více fyzikálních veličin a záznam do interní paměti. Vybrané systémy podporují také přenos dat v reálném čase.
Samostatné záznamníky
Záznamníky TSR a DDR mají integrované senzory a vlastní paměť. Jsou vhodné pro samostatné měření rázů, vibrací, zrychlení a pohybu bez rozsáhlé kabeláže a externího měřicího systému.
Senzory
Portfolio DTS zahrnuje akcelerometry, snímače úhlové rychlosti a kombinované senzory se šesti stupni volnosti. Senzory jsou určené zejména pro dynamické, rázové a biomechanické zkoušky.
Software
Software DTS slouží ke konfiguraci měření, kontrole kanálů, spuštění záznamu, sledování dat, diagnostice a následnému zpracování výsledků.
Systémy pro sběr dat SLICE

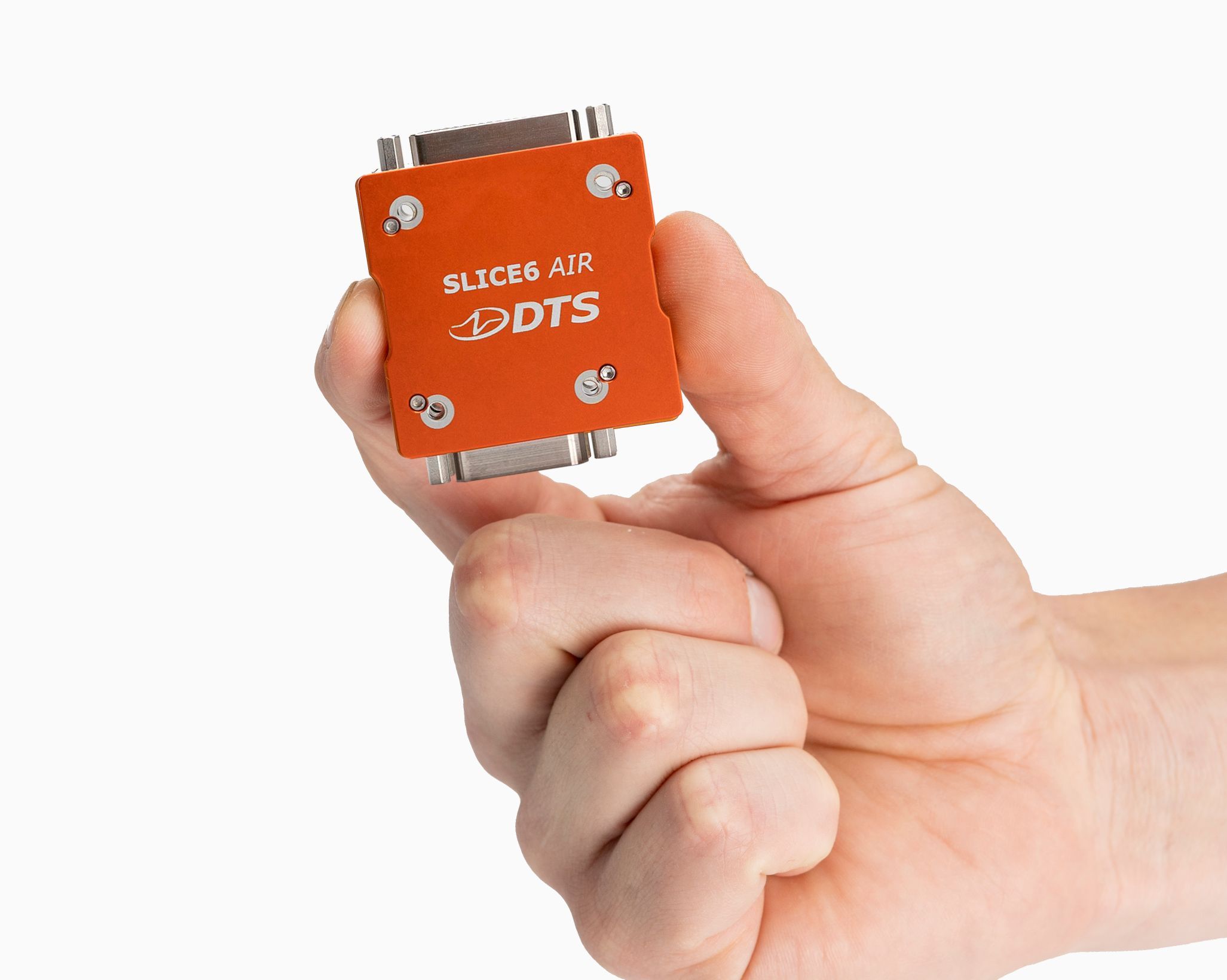

SLICE6 AIR – měření s minimálními nároky na prostor a hmotnost
Platforma SLICE6 AIR je určena pro distribuované měření v aplikacích s omezeným prostorem, hmotností a příkonem. Jednotky lze instalovat blízko senzorů a propojit do společného synchronizovaného systému.
Základní SLICE6 AIR podporuje různé analogové senzory, interní záznam a přenos dat v reálném čase.
Varianta AIR-BR je zaměřena na tenzometrické a piezorezistivní senzory, zatímco AIR-TC nabízí 24 kanálů pro termočlánky.
Pro kosmické aplikace je určena radiačně odolná varianta SLICE6 LEO.
Typické použití: letové zkoušky, UAV a eVTOL, rotorová technika, hypersonické prostředky, nosné rakety a kosmické systémy.

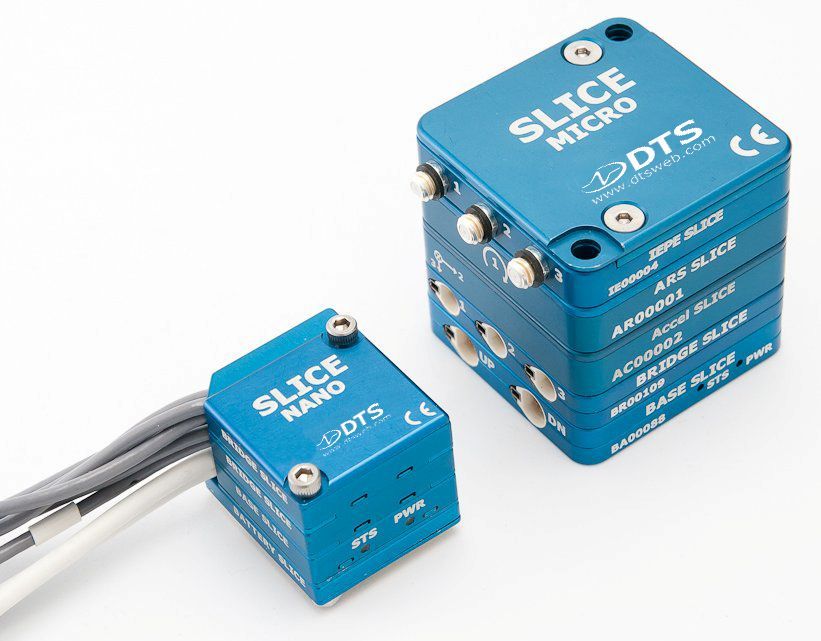

SLICE NANO, MICRO a IP68 – miniaturní modulární systémy

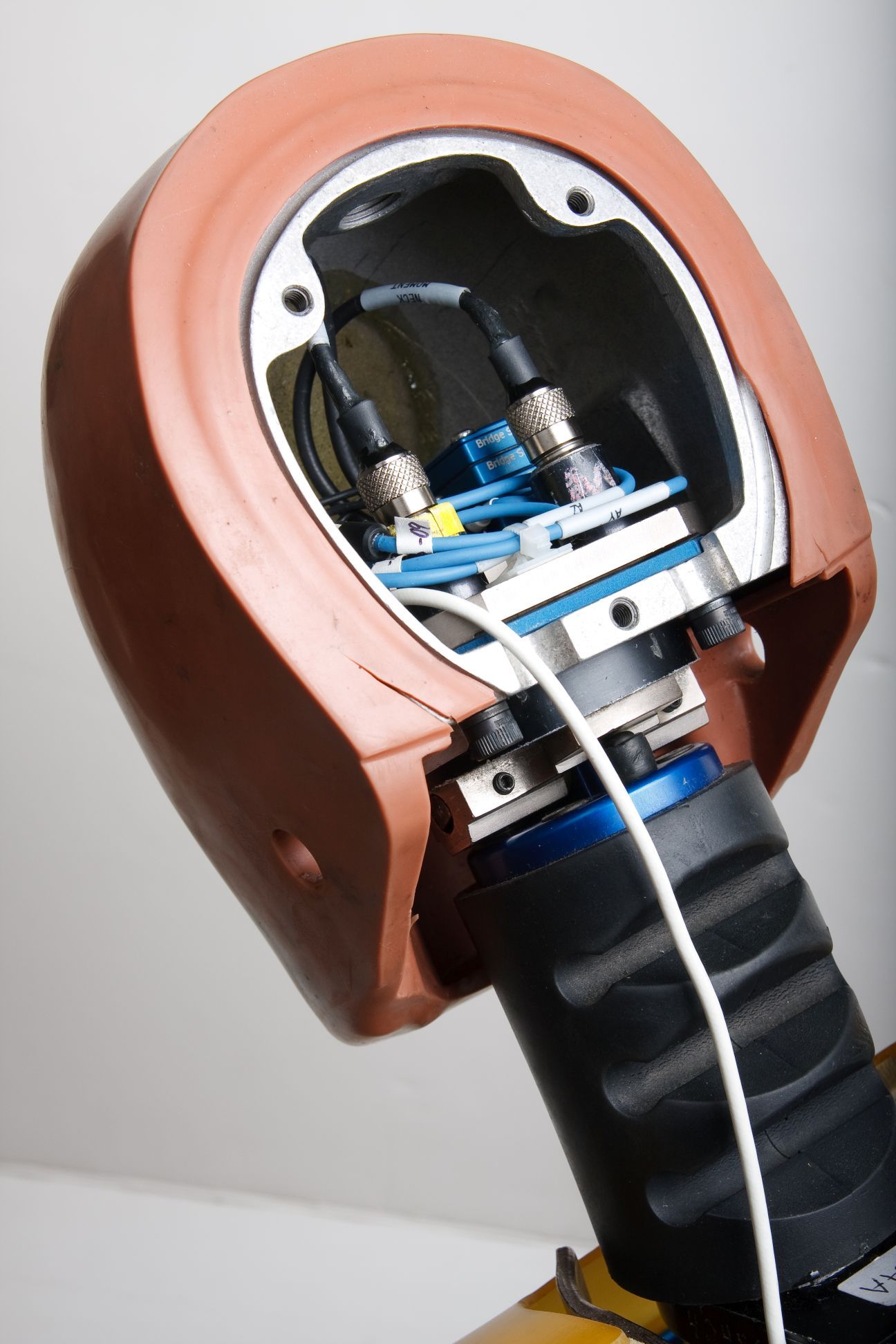

SLICE NANO je mimořádně malý rozšiřitelný systém vhodný pro instalaci přímo do zkušebních figurín, komponent a dalších objektů s velmi omezeným prostorem.
SLICE MICRO poskytuje podobnou modulární koncepci s širšími možnostmi připojení a konfigurace.
SLICE IP68 je určen pro venkovní zkoušky a aplikace, ve kterých je měřicí technika vystavena vodě, prachu nebo nepříznivým povětrnostním podmínkám.
Typické použití: nárazové zkoušky, biomechanika, rotující části, zkoušky vozidel a strojů, testování ve vodě a měření přímo na zkoušeném objektu.

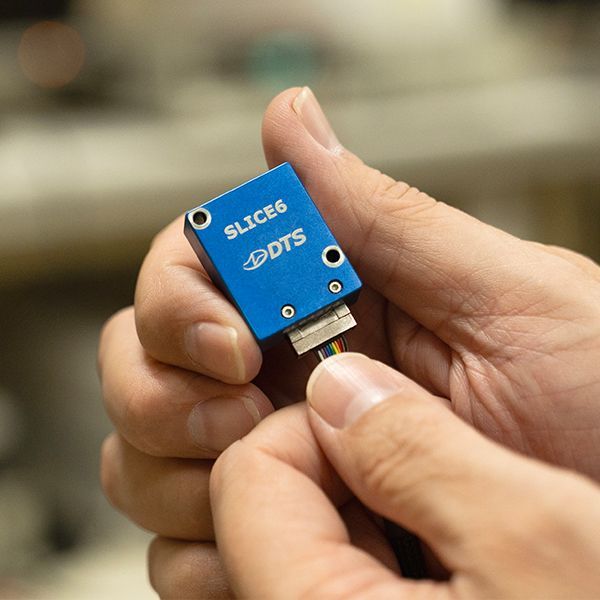

SLICE6 a SLICE6 HB – systémy pro zkušební figuríny
SLICE6 je distribuovaný ethernetový systém navržený především pro instalaci do zkušebních figurín. Měřicí moduly lze umístit přímo v jednotlivých částech figuríny, a tím výrazně omezit množství kabeláže vedené mimo ni.
K dispozici jsou řešení pro tradiční senzory i přímé připojení snímačů síly, zrychlení a kombinovaných 6DOF senzorů.
Specializované systémy
FMVSS305 slouží k bezpečnému měření vysokého napětí baterií a elektrických pohonů při nárazových zkouškách elektrických a hybridních vozidel.

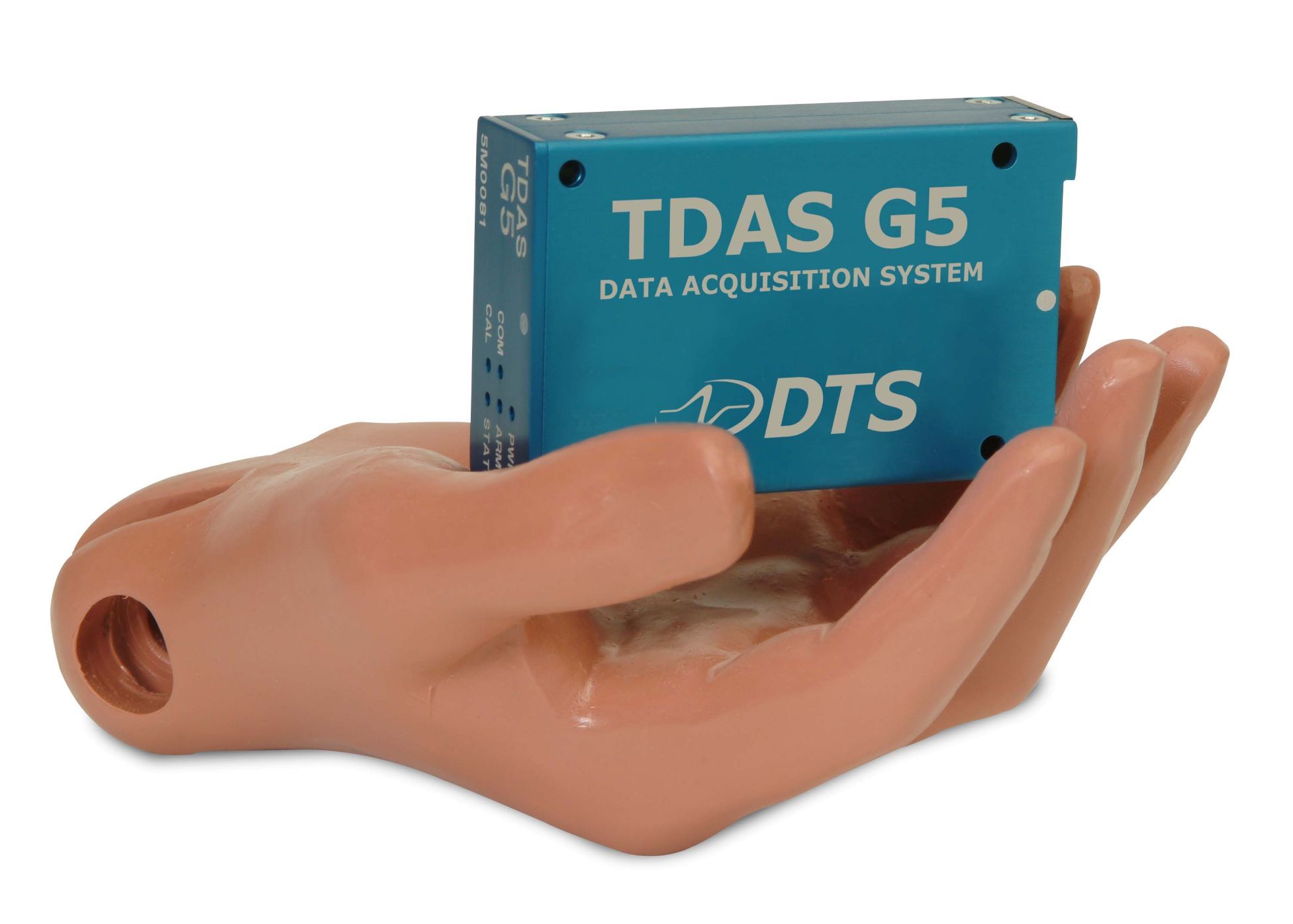

TDAS G5 je kompaktní 32kanálový systém určený zejména pro zkušební figuríny, dokovací stanice vozidel a měřicí bariéry.

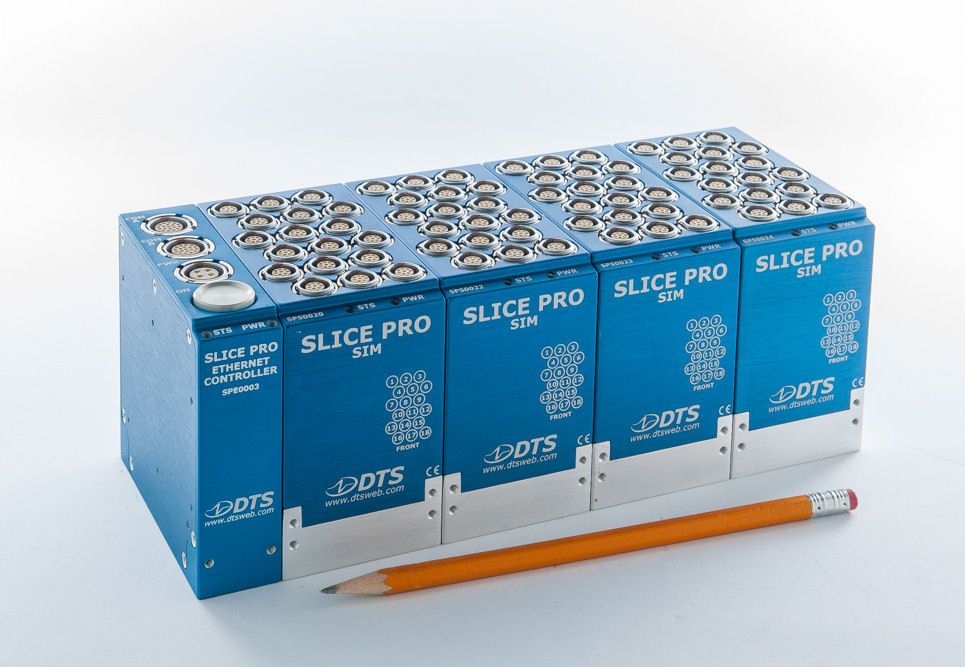

SLICE PRO, PRO LAB a HG
SLICE PRO je modulární platforma pro rozsáhlejší vícekanálové systémy. Nabízí analogové a digitální vstupy, řízení časovaných výstupů, distribuci spouštěcích signálů a komunikaci prostřednictvím Ethernetu nebo USB.
SLICE PRO LAB využívá stejnou architekturu v laboratorním provedení pro 19″ rack. Je vhodný pro statické a komponentové zkoušky, kalibrační úlohy a nedestruktivní měření.
SLICE HG je specializované řešení pro velmi vysoké rázy, výbuchové zkoušky, tvrdé dopady a další destruktivní děje.
Samostatné záznamníky DTS
Záznamníky TSR a DDR

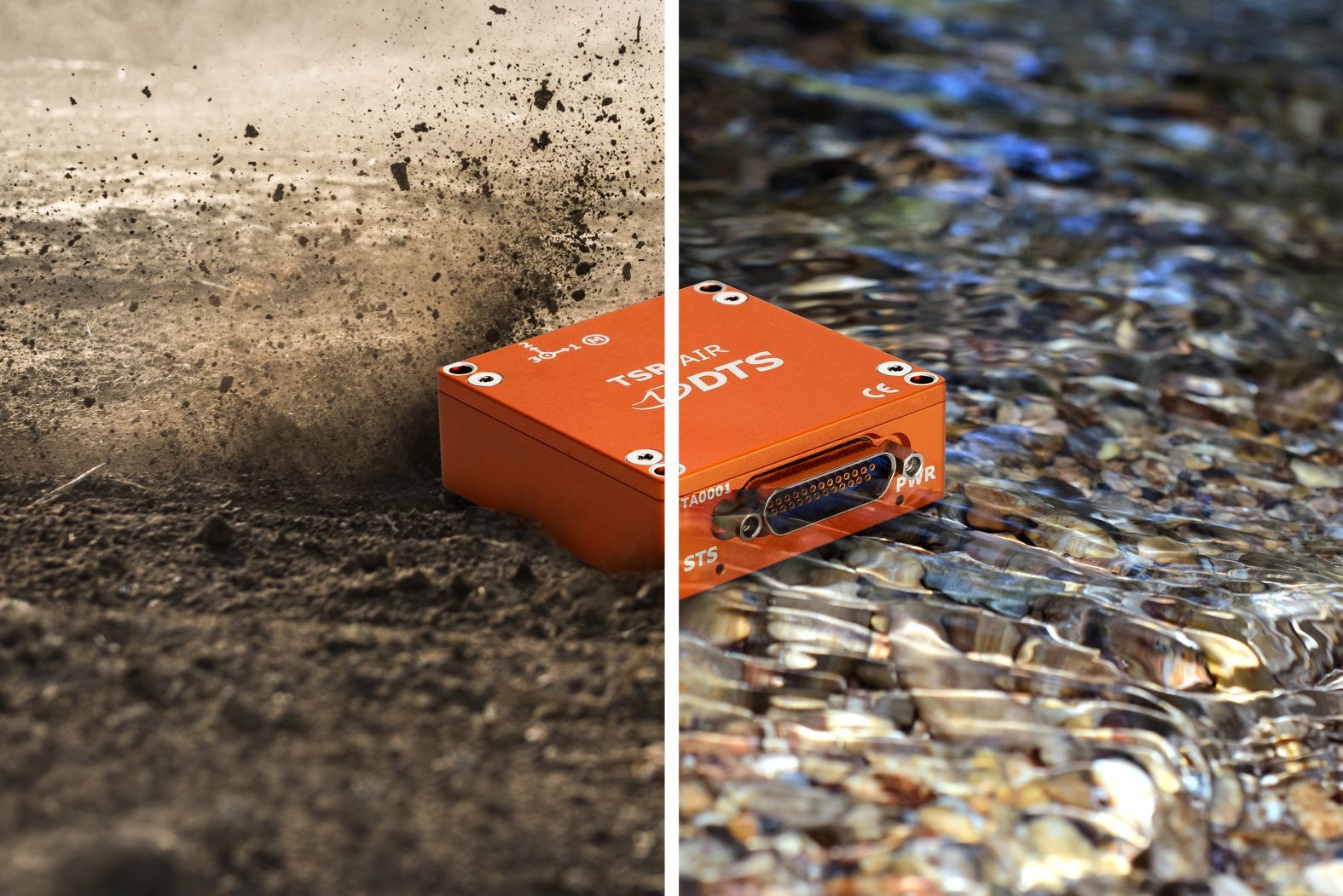

TSR AIR
Kompaktní záznamník s integrovanými senzory se šesti stupni volnosti. Umožňuje interní záznam nebo přenos dat v reálném čase a je vhodný pro měření pohybu, lineárního zrychlení a úhlové rychlosti.
TSR PRO
Odolný záznamník s vestavěným tříosým akcelerometrem a interní pamětí. Lze jej použít pro krátké rázové děje i dlouhodobé monitorování přepravy, vozidel, strojů a průmyslových zařízení.
TSR 6DXP
Záznamník pro velmi vysoké rázy a vibrace. Obsahuje akcelerometry, snímače úhlové rychlosti a tlakové senzory a je určen zejména pro výbuchové a vysokoenergetické zkoušky.
DDR – Dynamic Data Recorder
Miniaturní nízkopříkonový záznamník určený k zabudování přímo do sledovaného zařízení. Automaticky zaznamenává události podle nastaveného prahu a je vhodný pro dlouhodobé sledování opakovaných rázových dějů.
Senzory a software DTS
Senzory

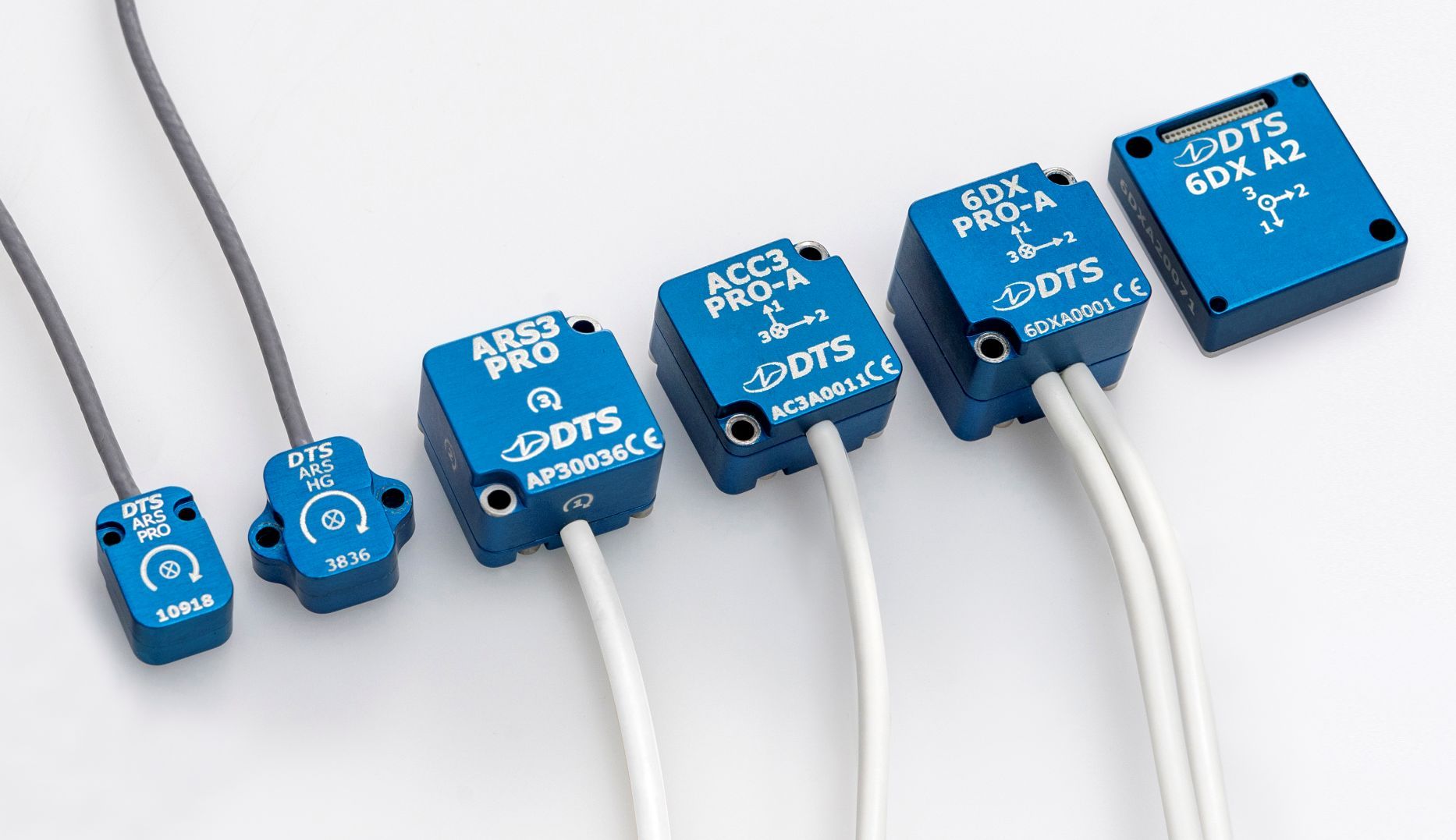

DTS nabízí jednoosé a tříosé akcelerometry, snímače úhlové rychlosti a kombinované 6DOF senzory pro současné měření lineárního zrychlení a úhlové rychlosti ve třech osách. K dispozici jsou také adaptéry pro připojení termočlánků a další příslušenství pro integraci senzorů do měřicích systémů SLICE, TDAS a samostatných záznamníků. Senzory jsou navrženy pro dynamické, rázové, biomechanické i dlouhodobé monitorovací aplikace.

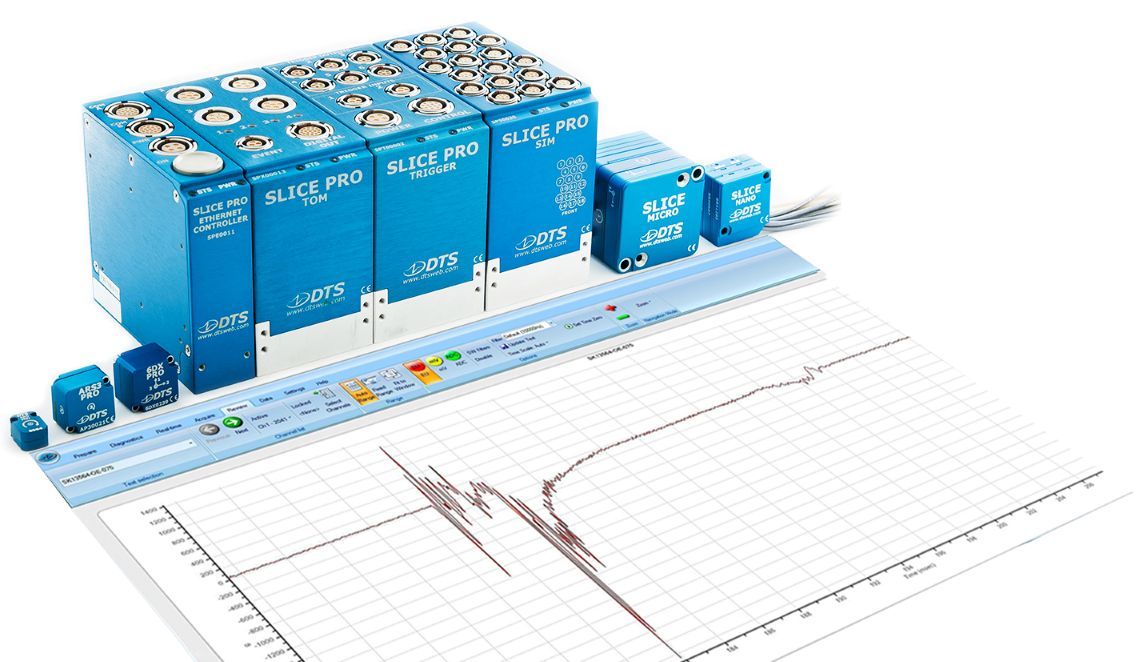

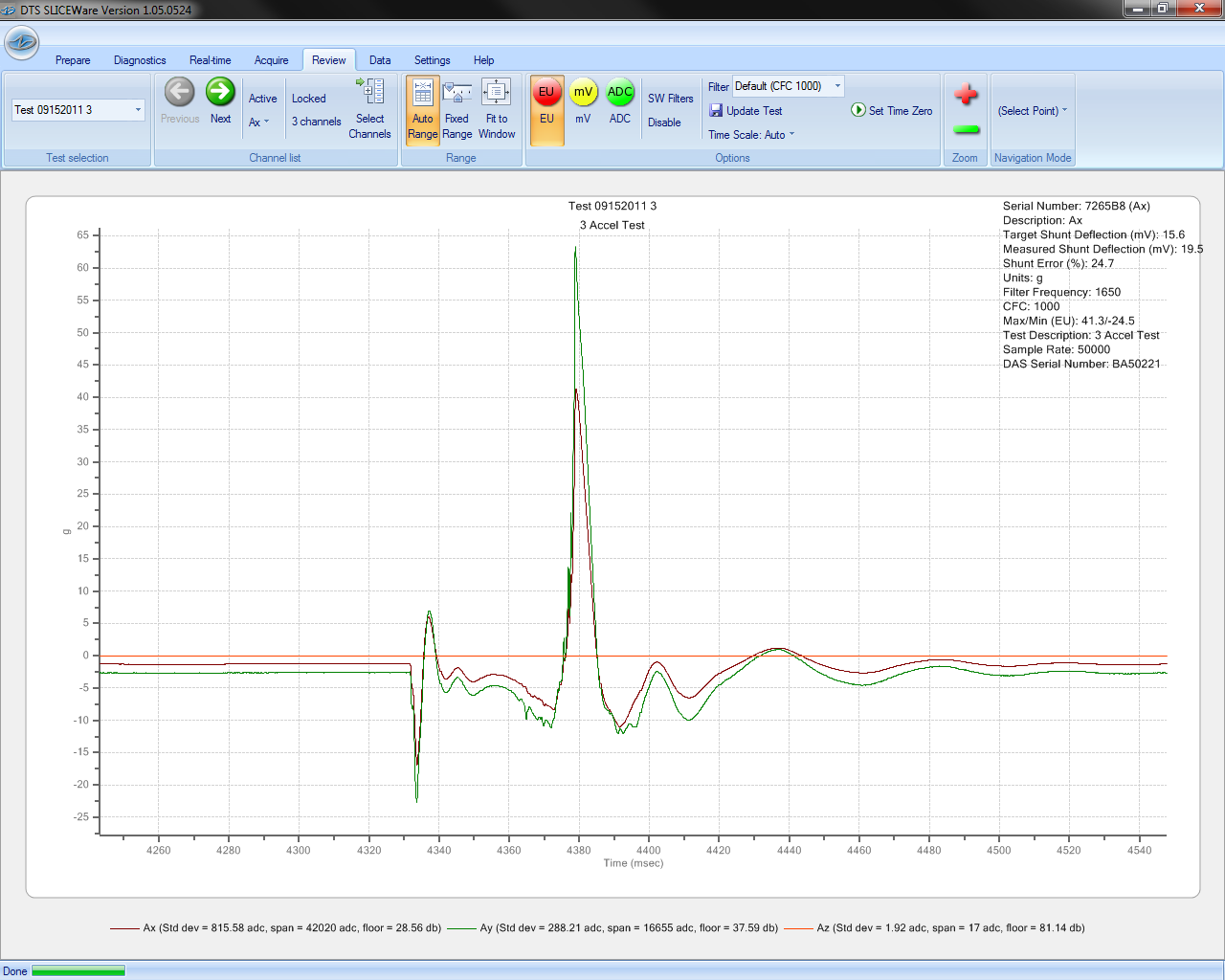

Software
Pro konfiguraci a obsluhu systémů jsou určeny:
DataPRO pro rozsáhlejší systémy SLICE, TDAS a TSR AIR,
SLICEWare pro rychlou obsluhu menších systémů SLICE,
TSR Control pro samostatné záznamníky TSR,
TDAS Control pro zavedené systémy TDAS.
Jaký systém DTS zvolit?
| Potřeba nebo aplikace |
|
| Minimální rozměry, hmotnost a příkon | SLICE6 AIR |
| Měření uvnitř figuríny nebo komponentu | SLICE NANO, MICRO nebo SLICE6 |
| Voda, prach a venkovní prostředí | SLICE IP68 |
| Rozsáhlejší modulární systém | SLICE PRO |
| Laboratorní a komponentové zkoušky | SLICE PRO LAB |
| Extrémní rázy a destruktivní zkoušky | SLICE HG nebo TSR 6DXP |
| Samostatný záznam rázů a vibrací | TSR PRO |
| Integrované měření šesti stupňů volnosti | TSR AIR |
| Nízkopříkonový zabudovaný záznamník | DDR |
| Vysoké napětí při crash testech elektromobilů |
FMVSS305 |
